يؤدي الضغط الاهتزازي إلى دفع مسبار اهتزازي إلى الأرض ، مما يولد قوى اهتزازية جانبية لإعادة ترتيب الجسيمات في حالة كثيفة. يصبح إعادة ترتيب الجسيمات ممكنًا فقط عندما تكون القوى المستحثة أعلى من الاحتكاك بين الجسيمات. في المواد الأرضية المشبعة غير المتماسكة ، يمكن للاهتزاز أن يولد ضغطًا زائدًا لمياه المسام ، مما يقلل من قوى التلامس بين الجسيمات (أي الضغوط الفعالة) بحيث يتم تقليل الاحتكاك بين الجسيمات (أي قوة القص). نتيجة لذلك ، يصبح إعادة ترتيب الجسيمات أسهل. في المواد الأرضية الجافة غير المتماسكة ، يمكن حقن الماء لتسهيل عملية الضغط. غالبًا ما يستخدم الماء أو الهواء للمساعدة في الاختراق والتكثيف. غالبًا ما يستخدم الردم لتحسين درجة التكثيف. تم تطوير هذه التقنية ، التي تسمى طريقة التعويم الاهتزازي ، لأول مرة في ألمانيا في ثلاثينيات القرن الماضي واستخدمت بنجاح في جميع أنحاء العالم. يُشار عادةً إلى مسبار التعويم الاهتزازي باسم vibro-flot (Han ، 2015).

تعمل طرق الاستبدال العميقة على تحسين الأرض إلى عمق كبير عن طريق الحفر الجزئي أو إزاحة المواد الأرضية التي بها مشكلات ، والتي يتم استبدالها بجودة أفضل و / أو تعبئة مكثفة أو خرسانة في شكل عمود. تشكل الأعمدة والمواد الأرضية المحيطة بها أرضية مركبة أو أساسًا لتحمل الأحمال الرأسية و / أو قوى القص.

شاهد المزيد من مشاريع الأعمدة الحجرية الاهتزازية

راجع قاعدة البيانات العلمية الخاصة بنا لمعرفة المزيد عن أعمدة الحجر الاهتزازي …
خلال زلزال Loma Prieta عام 1989 ، تكثف الملء الهيدروليكي عن طريق الضغط الاهتزازي في Emeryville في Treasure Island و Bay Farm Island في كاليفورنيا في الولايات المتحدة (Seed et al. ، 1990). ومع ذلك ، فإن بعض المناطق غير المعالجة القريبة من المناطق المعالجة بها استقرار مفرط وانتشار جانبي ودمامل رملية. يوضح تاريخ الحالة هذا فعالية الضغط الاهتزازي في تخفيف تسييل التربة غير المتماسكة. بالإضافة إلى التعويم الاهتزازي ، هناك أنواع أخرى من المعدات المستخدمة للضغط الاهتزازي. يحتوي التعويم الاهتزازي على هزاز في الجزء السفلي من المسبار (يسمى أيضًا هزاز القاع) ، والذي يولد اهتزازًا عن طريق دوران وزن غريب الأطوار في الجزء السفلي من المسبار. تحتوي الأنواع الأخرى من المعدات على هزاز أو مطرقة أعلى المسبار (يسمى أيضًا الهزاز العلوي) (هان ، 2015).

ومع ذلك ، فإن الاختلاف الرئيسي هو أن الضغط الاهتزازي يعتمد على التربة المكثفة في الموقع ، بينما يعتمد الاستبدال العميق (الأعمدة الحجرية الاهتزازية) على استخدام الأعمدة مع التربة المحيطة لتشكيل أساس مركب (هان ، 2015).

تطبيق

يعتبر الضغط الاهتزازي مناسبًا لتكثيف الرواسب العميقة للمواد الأرضية غير المتماسكة بما يصل إلى 20٪ غرامة (يفضل أقل من 10٪) ولكن أقل من 2-3٪ جزيئات طينية.

تم تطوير حد 20 ٪ بناءً على التقييم الميداني قبل وبعد الضغط بالاهتزاز بواسطة Saito (1977). يوضح الشكل التربة المناسبة أو غير المناسبة للضغط الاهتزازي. المنطقة الأنسب هي المنطقة B ، والتي تتراوح من الرمل الناعم إلى الحصى الناعم. المنطقة أ مناسبة للضغط الاهتزازي ولكنها قد تكون صعبة بسبب الجسيمات الكبيرة من الحصى. قد تكون المنطقة C مجدية ولكنها تتطلب وقتًا أطول للتكثيف بسبب التماسك الواضح للتربة غير المشبعة أو نفاذية منخفضة نسبيًا للتربة المشبعة. تجعل التربة ذات الحبيبات الدقيقة في المنطقة D التكثيف مستحيلًا ؛ لذلك ، يجب استخدام طريقة الاستبدال العميق ، مثل الأعمدة الحجرية. تقلل زيادة نعومة وليونة التربة من فعالية الضغط الاهتزازي. تعمل هذه التقنية بشكل جيد مع المواد الأرضية المشبعة غير المتماسكة السائبة. في حالة مصادفة مادة جيوماتية جافة ، يمكن استخدام مياه التنظيف أو حتى يتم غمر الموقع بالكامل قبل الضغط الاهتزازي. تم استخدام طريقة الضغط الاهتزازي لتكثيف التربة غير المتماسكة الرخوة حتى عمق 40 مترًا (غالبًا في نطاق 20 مترًا).

تُستخدم تقنية الاستبدال الاهتزازي (الأعمدة الحجرية الاهتزازية) في الغالب للتربة المتماسكة ذات قوة القص غير المصرفة أعلى من 15 كيلو باسكال. نفس الطريقة المستخدمة في التربة غير المتماسكة تسمى بالضغط الاهتزازي ، والتي تمت مناقشتها أعلاه. يوضح الشكل التربة المناسبة للضغط الاهتزازي والاستبدال الاهتزازي. العمق النموذجي لاستبدال الاهتزاز هو 10-15 م. خدمت الأعمدة الحبيبية واحدة على الأقل من الوظائف التالية في التطبيقات الجيوتقنية:

التكثيف
الحاملة
تعزيز
توزيع الإجهاد
تصريف المياه

الملاءمة للضغط الاهتزازي
Granular columns have served at least one of the following functions in geotechnical applications:

Densification
Load bearing
Reinforcement
Stress distribution
Drainage
المزايا والقيود

تم استخدام الأعمدة الحجرية على نطاق واسع في جميع أنحاء العالم لعدة عقود. تتمتع هذه التكنولوجيا بسجل حافل من التطبيقات الناجحة. تم تطوير معظم طرق تصميم الأعمدة الحبيبية بناءً على الأعمدة الحجرية. تركيب الأعمدة الحجرية سريع وسهل. لديهم قوة وصلابة أعلى من أعمدة ضغط الرمل ولكن قيم أقل من الأعمدة الخرسانية. تركيب الأعمدة الحجرية عن طريق التغذية السفلية لا يفسد ؛ ومع ذلك ، فإن ذلك من خلال التغذية العلوية يولد فسادًا ، وهو ليس صديقًا للبيئة (هان ، 2015).
Advantages and Limitations

Stone columns have been widely used worldwide for several decades. This technology has a long track record of successful applications. Most design methods for granular columns were developed based on stone columns. Installation of stone columns is fast and easy. They have higher strength and stiffness than sand compaction columns but lower values than concrete columns. Installation of stone columns by bottom feeding does not generate spoil; however, that by top feeding generates spoil, which is not environmentally friendly (Han, 2015).

بشكل عام ، يمكن استخدام الطرق التالية بشكل فردي أو مشترك لتثبيت الحفريات:
تسمير مرسى
الحفريات ذات الدعامة (Strut)
بناء من أعلى إلى أسفل في كل من الطرق المذكورة أعلاه ، نظرًا لمتطلبات التصميم ، قد تكون هناك حاجة إلى عنصر جدار احتياطي.
شاهد المزيد من أعمالنا ومشاريعنا …

راجع قاعدة البيانات العلمية الخاصة بنا لمعرفة المزيد حول التسمير والتثبيت …

يتمتع كل نظام من أنظمة الجدار الاستنادي بميزة وقيود خاصة به يمكن أخذها في الاعتبار في التصميم. بالإضافة إلى الاعتبارات الفنية والإنشائية ، يوضح الشكل التالي مقارنة تكلفة تنفيذ نظام جدار احتياطي مختلف من خلال عمق الحفر.

الجدران أو المسامير في التربة هي طريقة تقوية في الموقع مع قضبان فولاذية مثبتة تحتفظ بجدار محفور من أعلى إلى أسفل. عادة ما يتم تثبيت القضبان في الآبار الموجودة على جدار الأرض ، والتي تمتلئ بملاط الأسمنت من أجل منع تآكل القضيب والانتقال المناسب للقوى بين جسم التربة والقضيب. توفر هذه العملية جدارًا مقوى ثابتًا لديه القدرة على الاحتفاظ بالتربة.

تمت مناقشة هذه الطريقة لأول مرة في عام 1960. يعتمد تسمير التربة على طريقة تثبيت الصخور. لأول مرة ، تم استخدام نظام التثبيت هذا في حفر الأنفاق في أستراليا في عام 1960. في هذا النفق ، تم استخدام قضبان حديد التسليح وحقن الأسمنت والخرسانة المرشوشة لتثبيت الأنفاق. في السنوات التالية ، انتشرت هذه التقنية في جميع أنحاء العالم. في العراق ، بداء تطور استخدام هذه الطريقة وتنفيذها حديثا من خلال شركتنا في عدة مشاريع وهي واحدة من أكثر الأساليب العملية ، خاصة في البناء الحضري
في المبادئ العلمية للهندسة الجيوتقنية ، تعمل طريقة تسمير التربة بطريقة سلبية وتطبق تأثيرها من خلال تفاعل تقوية التربة بسبب ظهور التشوه في التربة. ومن ثم ، لا يوصى عمومًا باستخدام نظام تسمير التربة في الحالات التي تكون فيها الحساسية للإزاحة الناتجة عن الحفريات عالية أو بالقرب من الهياكل الحساسة والقديمة ، أو في التربة الرخوة والمتوسطة الصلابة.

تسمير التربة هي طريقة جديدة ، نظرًا لمزاياها الاقتصادية والفريدة من نوعها ، تعتبر حلاً مناسبًا جدًا في حالات مختلفة ، مثل استقرار المنحدرات والخنادق ، وزيادة سعة الحمولة والحد من التغيرات في سطح الأرض من خلال المشاريع. تم استخدام طريقة تقوية التربة هذه على نطاق واسع في معظم البلدان المتقدمة والنامية في العقدين الماضيين لتثبيت الحفريات والمنحدرات الطبيعية. تتضمن بعض التطبيقات الواسعة لهذه الطريقة لتقوية التربة استقرار المنحدرات الطبيعية و / أو الخنادق المجاورة للطرق ، وتوسيع الطرق ، والحفر بالقرب من الهياكل القائمة ، والاستقرار والتعديل التحديثي للهياكل الاستنادية القديمة.

مراحل بناء جدار تسمير التربة

غالبًا ما تعمل الأظافر في حالة توتر ، ولكن في ظروف معينة ، يؤخذ في الاعتبار أيضًا أداء الانحناء والقص. يتم تحقيق تأثير تأثير تقوية الأظافر لتحسين ثبات الجدار من خلال وظيفتين:

زيادة القوة الرأسية ونتيجة لذلك ، زيادة مقاومة القص لسطح الانزلاق في التربة الاحتكاكية.
تقليل قوة الانزلاق في التربة الاحتكاكية ومتماسكة التربة.
بعد تركيب القضيب ، يغطي جدار السطح الرقيق ، الذي يحتوي عادةً على الخرسانة المرشوشة مع طبقة فولاذية خفيفة الوزن كشبكة فولاذية ، سطح الجدار. الغرض من جدار التربة هذا هو منع تآكل سطح التربة وجعل هذا السطح أكثر ملاءمة للبناء المحتمل في المستقبل.

الهدف الأكثر أهمية لبناء هذه الجدران هو زيادة كفاءة نظام التربة الموحد ، خاصة في الأجزاء القريبة من جدار الحفر. تعمل الطبقة الخرسانية الفولاذية (الخرسانة المرشوشة المقواة) أيضًا على نقل أفضل للقوى إلى عناصر التعزيز. يمكن تصميم وبناء الواجهة بشكل مؤقت أو دائم. تظهر مبادئ السلوك التفاعلي في جدران التربة المسامير في الشكل.

مبادئ سلوك التربة والجدران

مرسى التربة
تتشابه مبادئ بناء طريقة الإرساء مع طريقة التسمير. يكمن الاختلاف الرئيسي في تطبيق قوة ما بعد الإجهاد المطبقة على عنصر التعزيز. تتشابه خطوات البناء مع تسمير التربة ، بما في ذلك الحفر المقطعي ، وحفر الآبار ، وتركيب قضبان التسليح ، وحقن الملاط الأسمنتي (على جزء من طول البئر) ، ورش الخرسانة (الخرسانة المرشوشة) ، وتركيب الصفيحة و بندق. بعد فترة معالجة الملاط الأسمنتي ، سيتم تطبيق قوة ما بعد الشد على الكمية المطلوبة من التصميم للقضيب.

يتم عرض عملية بناء طريقة رسو التربة بشكل تخطيطي في الشكل. في المرحلة الأولى ، يتم إنشاء جدار احتياطي. في المرحلة الثانية من التنقيب ، يتم وضع الصفوف الأولى من المراسي. في المرحلة الثالثة ، يتم حفر بئر لتركيب المراسي. في المرحلة الرابعة ، يتم إجراء حقن الملاط في وفي الخطوة الخامسة بعد معالجة الجص ، سيتم بناء طبقة الخرسانة المرشوشة. في هذه المرحلة ، من الممكن أيضًا تنفيذ غطاء دائم حسب الحاجة. يمكن أيضًا رش هذه الواجهات بالخرسانة المرشوشة (الخرسانة المرشوشة) والخرسانة الجاهزة والخرسانة في الموقع وأنواع أخرى من التقنيات الحديثة لتنفيذ التصاميم الصديقة للبيئة. في طريقة الإرساء ، هناك مجموعة متنوعة من طرق الحقن المتاحة لتزويد السندات المقاومة.
مراحل بناء رسو التربة

الحفريات ذات الدعامة – الدعامات
في هذه الطريقة ، يتم استخدام عناصر تحمل الضغط لنقل ضغط التربة. تشتمل مكونات هذا النظام بشكل عام على جدار يمكن أن يكون من نوع كومة الصفائح ، وجدار الحجاب الحاجز ، وجدار الجندي المعدني أو الخرساني ، وما إلى ذلك. تسمى أعضاء الضغط Strut أو Brace ، وتكون الأعضاء بين الجدران وأعضاء الضغط تسمى Wale.

في هذه الطريقة ، ينتقل ضغط التربة من خلال الجدار إلى Wale وعبر Wale إلى Struts. نتيجة لذلك ، تم تصميم الدعامات ووصلاتها بناءً على قوة الضغط ، وقد تم تصميم الوايل بناءً على قوة القص والانثناء وتم تصميم الجدار بناءً على القوى المشتركة.

في هذه الطريقة ، يتم تنفيذ أكوام الجنود كجدار مؤقت ، ثم يتم بناء كل مرحلة من مراحل الوايل والدعامات المتصلة بها.

في هذه الطريقة ، يمكن استخدام النمذجة ثنائية الأبعاد أو ثلاثية الأبعاد للتحكم في الحالات النهائية وإمكانية الخدمة وتصميم الأعضاء الهيكلية على أساس القوى المعنية. تكون الأعضاء الهيكلية بشكل عام من الصلب وهي مصممة وفقًا لقواعد الهياكل الفولاذية

مكونات نظام الحفر (الدعامات)

من أعلى إلى أسفل البناء
في هذه الطريقة ، بدلاً من إنشاء هيكل حفر منفصل ، يتم تنفيذ الهيكل الرئيسي من أعلى إلى أسفل ، ويتم إجراء عمليات حفر في نفس الوقت. تظهر الخطوات التنفيذية بشكل عام في الشكل. تم استخدام هذه الطريقة في بناء محطات مترو الأنفاق في أوروبا من أجل تقليل وقت وتكلفة التشغيل ، والحد من اضطراب حركة المرور في المناطق الحضرية من خلال إجراء تغييرات على تصميم وحساب الهيكل. نظرًا لفوائدها العالية في السنوات الأخيرة في المشاريع الكبيرة ، فقد حلت هذه الطريقة عمليًا محل طرق البناء التقليدية.

يُعرف إنشاء الحفريات تقليديًا بالطريقة من أسفل إلى أعلى ، وينتهي بالوصول إلى العمق النهائي ، ثم يبدأ بناء الأساس وينتهي ببناء الهيكل الرئيسي.

على عكس الطريقة المذكورة أعلاه ، فإن طريقة Top-Down موجودة ، والتي تم استبدالها بالفعل في السنوات الأخيرة في المشاريع الكبيرة. هذه الطريقة ، على عكس الطريقة التقليدية ، تعتمد على بناء الجدران المستديرة والأعمدة والسقف ، وتكمل أعمال الحفر وبناء الأساس الإنشائي. يمكن ذكر إحدى المزايا الرئيسية لهذه الطريقة عن طريق تقليل عناصر التثبيت المؤقتة.
مراحل البناء من أعلى إلى أسفل

في هذه الطريقة ، يتم تثبيت جدار الحجاب الحاجز أولاً في المحيط. بعد ذلك ، يتم إنشاء الأعمدة الهيكلية ذات الأساس الخشن العميق أو شبه العميق ويتم إنشاء الهياكل من أعلى إلى أسفل بالتزامن مع الحفر ، على التوالي. إذا كانت حالة التربة مناسبة للقوة وكانت ظروف المياه تحت السطحية مواتية ، فيمكن أيضًا تنفيذ الجدار خطوة بخطوة بينما يتم إنشاء الأرضيات من الأعلى إلى الأسفل.

في هذه الطريقة ، يمكن تنفيذ الهيكل بأكمله أو جزء منه على أنه من أعلى إلى أسفل (TD). إذا كانت أبعاد المشروع صغيرة الحجم ، فمن السهل تنفيذ الهيكل تحت الأرض بأكمله باستخدام طريقة TD. من الممكن أيضًا دمج هذه الطريقة مع طرق التثبيت الأخرى.

مراقبة الحفريات
يمكن أن تذكر نتائج استخدام أنظمة القياس للمراقبة والقياس ما يلي:

تقليل التكاليف
تقليل عامل تصميم الأمان
تحسين التصميم كعمليات المشروع
مراقبة إجراءات البناء
أمان
بالإضافة إلى المراقبة ، فإن مراقبة الجودة لمكونات الهيكل الاستنادي هي أيضًا مهمة جدًا أثناء البناء. يمكن تحديد التحكم في تنفيذ الهيكل الاستنادي عن طريق اختبار جودة الخرسانة وقضبان التسليح وجميع المواد

يتضمن الحقن الدفقي تآكل التربة بواسطة الجص الأسمنتي و / أو تدفق الماء و / أو الهواء المضغوط ، وخلط الجص مع التربة لتشكيل أعمدة أو جدران محشو. قد يتم حفر أنبوب الجص مع النفاثات ذاتيًا أو إدخاله في حفرة مثقوبة مسبقًا. يتم ضخ سوائل النفث بضغط عالٍ بينما يتم سحب الأنبوب بالتناوب للأعمدة أو بدون دوران للجدران.

توفر قدرة الحقن الدفقي على بناء خرسانة التربة في مساحات محدودة وحول العوائق الجوفية مثل المرافق ، مرونة تصميم فريدة. في أي حالة تتطلب التحكم في المياه الجوفية أو حفر التربة غير المستقرة (الحاملة للماء أو غير ذلك) ، غالبًا ما يكون الحقن الدفقي هو الحل المفضل.

شاهد المزيد من مشاريع الحقن الدفقي وخلط التربة العميقة

راجع قاعدة البيانات العلمية الخاصة بنا لمعرفة المزيد حول الحقن الدفقي وخلط التربة العميقة …
عادةً ما يتضمن إجراء عملية الحقن الدفقي الخطوات التالية:

1. ضع آلة الحفر في المكان المطلوب للحقن.
2. حفر في الأرض إلى العمق المطلوب. يجب أن يكون تحمل موقع الحفر أقل من 50 مم.
3. أدخل أنبوب الحقن الدفقي في فتحة الجص المثقوبة مسبقًا. تقوم بعض الماكينات بتثبيت أنبوب الحقن الدفقي مباشرة باستخدام المثقاب في طرفه.
4. بمجرد وصول الأنبوب إلى العمق المطلوب ، ابدأ عملية الحقن الدفقي عن طريق سحب الأنبوب وحقن الجص حتى الوصول إلى الارتفاع المطلوب. يجب أن تتبع العملية مواصفات ضغط الحقن ، ومعدل الحقن ، ووقت الحقن ، ومعدل سحب الأنابيب ، ومعدل دوران الأنابيب.
5. نظف أنبوب الحقن والأدوات الأخرى المرتبطة به.
6. انتقل إلى موقع الحقن الدفقي التالي.

أثناء إجراء الحقن الدفقي ، يؤدي التدفق عالي الضغط لحشو الأسمنت إلى تآكل جسم التربة ويصنع عمودًا مركبًا من الأسمنت والتربة يمكن أن يحسن الخصائص الميكانيكية للتربة.

تطبيق جيت
المياه النفاثة ومعدات الحفر

اختيار نظام Jet

يقوم نظام النفث الأحادي بحقن الجص الأسمنتي الأنيق من خلال فوهة صغيرة بضغط عالٍ ، والتي يتم خلطها مع التربة في الموقع. تنتج هذه الطريقة أكثر أعمدة أو جدران إسمنتية تجانساً مع أعلى قوة وأقل كمية من عودة تلف الجص. إنه أبسط نظام بين الأنظمة الثلاثة ولديه خيارات أكثر للمقاولين المتخصصين المؤهلين.

يقوم نظام النفث المزدوج بحقن ملاط ​​إسمنتي أنيق بضغط منخفض ، والذي يساعده مخروط من الهواء المضغوط. يقلل الهواء من فقد الاحتكاك ويسمح للجص بالانتقال لمسافة أبعد لإنتاج قطر عمود أكبر. ومع ذلك ، فإن وجود الهواء يقلل من قوة العمود وينتج عائدًا أكثر للفساد مقارنة بالطائرة المنفردة.

يقوم النظام الثلاثي بحقن الماء بضغط عالٍ ، بمساعدة مخروط من الهواء المضغوط. تنتج هذه العملية تأثير رفع الهواء ، مما يؤدي إلى تآكل التربة. يتم حقن الجص بضغط منخفض من خلال فوهة منفصلة أسفل فتحات الماء والهواء لملء الفراغ الناتج عن عملية رفع الهواء.

أنظمة الحقن الدفقي المختلفة

إنها آلية Andarkanshi der Jet Grouting.
آليات التفاعل المختلفة للتربة والتدفق النفاث

أنظمة الحقن الدفقي المختلفة

مبادئ التصميم

تُستخدم أعمدة الحقن الدفقي لزيادة قدرة التحمل والتحكم في الاستقرار وتخفيف إمكانات الإسالة وتقليل نفاذية التربة. من أجل الوصول إلى الأهداف المذكورة أعلاه ، يمكن تصميم أعمدة الحقن الدفقي مثل الركائز. على سبيل المثال ، يجب مراعاة مقاومة احتكاك أصابع القدم والجلد لأعمدة الحقن الدفقي في إجراءات التصميم وسيتم تحديد سعتها بناءً على قدرتها الجيوتقنية والهيكلية.

يتم تحديد السعة الهيكلية باستخدام قوة الضغط غير المحصورة لعينات خرسانة التربة. يمكن الحصول على قوة التجميع غير المحصورة لخرسانة التربة من عينات مدتها 28 يومًا مأخوذة من الاعمدة.

وفقًا للشكل التالي ، تعتمد قوة الضغط غير المحصورة لعينات خرسانة التربة على الكمية المستهلكة من الأسمنت

قوة الضغط غير المحصورة للتربة المحسنة باستخدام طريقة الحقن الدفقي MPa (Kauschinger et al. ، 1989)

مقاومة الضغط غير المحصورة لأعمدة الحقن الدفقي مقابل الأسمنت المستهلك

تطبيق:

الحقن الدفقي هو طريقة مستخدمة على نطاق واسع لتحسين التربة ويمكن أن تكون مقبولة في ظروف التربة المختلفة. تم استخدام الحقن الدفقي للتطبيقات التالية:

تكثيف التربة الحبيبية
رفع الهياكل المستقرة
مراقبة التسوية
دعامة الأسس القائمة
دعم الحفر
حماية الهياكل الموجودة أثناء حفر الأنفاق
تخفيف التسييل
التحكم في المياه

تطبيق طريقة الحقن الدفقي مقارنة بالطرق الأخرى

ضبط وضمان الجودة:

الإجراء العام لمراقبة الجودة والتأكد منها مشابه للإجراء الخاص بالخلط العميق. قد تشمل مراقبة الجودة للحشو الخطوات التالية:

تقييم سجل الحشو بما في ذلك حجم الجص ، وضغط الحقن ، ومعدل الحقن ، ووقت الحقن.
تحقق من سلامة وتوحيد العمود أو الجدار المعبأ.
تحقق من أبعاد العمود أو الجدار المرصوف.
قم بتقييم قوة العمود المرصوف.
يشمل ضمان الجودة الاختبارات الميدانية التالية:

عينات أساسية من الأعمدة أو الجدران المروية للتحقق من قوة وصلابة التربة المستقرة
SPT و CPT
اختبارات تحميل العمود الواحد والأساس المركب
الاختبار الجيوفيزيائي عبر الثقوب
المزايا والقيود

يتميز الحقن الدفقي بالمزايا التالية مقارنة بالتقنيات البديلة:

لا حاجة للإزالة والاستبدال
فعالة لدعم وحماية الهياكل القائمة
من السهل الوصول إليها والعمل في مكان ضيق
القيود المرتبطة بالحقن هي:

من الصعب تقدير كمية الجص.
لا يمكن توقع فعالية بعض التطبيقات.
مجال التحسين في بعض الأحيان غير مؤكد.
قد يتسبب الحشو في حركة الأرض وإزعاج الهياكل القائمة.
قد تحتوي بعض الجراثيم الكيميائية على سمية ولها تأثير سلبي على المياه الجوفية والبيئة الجوفية.
مطلوب مقاولين متخصصين للعملية.
Application:

Jet grouting is a widely used method of soil improvement and can be acceptable in various soil conditions. Jet grouting has been used for the following applications:

Densification of granular soils
Raising settled structures
Settlement control
Underpinning of existing foundations
Excavation support
Protection of existing structures during tunneling
Liquefaction mitigation
Water control

Application of jet grouting method comparing to other methods

Quality control and assurance:

The general procedure for quality control and assurance are similar to that for deep mixing. Quality control for grouting may include the following steps:

Evaluate the grouting record including the grout volume, injection pressure, rate of injection, time of injection.
Inspect the integrity and uniformity of the grouted column or wall.
Verify the dimensions of the grouted column or wall.
Evaluate the strength of the grouted column.
Quality assurance includes the following field testing:

Core samples of grouted columns or walls to verify the strength and stiffness of the stabilized soil
SPT and CPT
Single column and composite foundation loading tests
Cross-hole geophysical testing
Advantages and Limitations

Jet grouting has the following advantages as compared with alternate technologies:

No need for removal and replacement
Effective for underpinning and protecting existing structures
Easy to access and operate within constrained space
The limitations associated with grouting are:

Quantity of grout is hard to estimate.
Effectiveness of some applications cannot be predicted.
Area of improvement is sometimes uncertain.
Grouting may cause ground movement and distresses to existing structures.
Certain chemical grouts may contain toxicity and have adverse impact to groundwater and underground environment.
Specialty contractors are required for the operation

خلط التربة العميقة
تمزج طريقة الخلط العميق (DM) التربة في الموقع مع عامل التصلب (الأسمنت ، الجير ، الخبث ، أو مواد رابطة أخرى) في الأعماق بواسطة المثاقب. يمكن تحقيق الخلط العميق بطريقة رطبة أو جافة. قد تحتوي المعدات الخاصة بالطريقة الرطبة على واحد إلى ثمانية أعمدة مجوفة دوارة مع أدوات القطع وشفرات الخلط فوق الطرف. يتم إدخال ملاط ​​المادة الرابطة إلى الأرض من خلال كل عمود مجوف ويخرج من الفوهة بينما يخترق العمود التربة أو يتم سحبه. تحتوي بعض المعدات على شفرات خلط تدور في اتجاهين متعاكسين (على سبيل المثال ، خلط مزدوج) لتحسين توحيد خليط التربة والمادة الرابطة. قد تحتوي المعدات الخاصة بالطريقة الجافة على أعمدة دوارة مفردة أو مزدوجة مع أدوات القطع وشفرات الخلط فوق الحافة. يتم إدخال مسحوق الموثق في الأرض من خلال كل عمود مجوف والفوهة عن طريق ضغط الهواء.

حجر ، عالي ، كثافة ، وساطة ، خلط عميق
أعمدة خلط التربة العميقة
مبادئ التصميم

يشبه إجراء التصميم للخلط العميق تصميم أعمدة الحقن الدفقي ويعتمد أيضًا على نوع التطبيق. لدعم الأساس ، يمكن اتباع إجراءات التصميم التالية:

بناءً على الظروف الجيوتقنية ، حدد نوع الطريقة (الطريقة الجافة أو الرطبة) ونوع المادة الرابطة للخلط العميق.
بناءً على هندسة البنية الفوقية وتوزيع الأحمال وحجمها ، حدد نمط الخلط العميق (الأعمدة الفردية والكتل والجدران والشبكات).
بناءً على قدرة التحمل النهائية المطلوبة للأساس وقوة التربة ، حدد سعة العمود المطلوبة إذا تم افتراض نسبة استبدال المنطقة أو نسبة استبدال المنطقة إذا تم افتراض قوة العمود.
بناءً على متطلبات سعة العمود ، حدد الحد الأدنى المطلوب من قوة الضغط المختبرية غير المحصورة للتربة المستقرة مع الأخذ في الاعتبار الحقل إلى معامل التحويل المختبري وعامل القياس.
حدد الحد الأدنى لطول العمود.
حدد تسوية الأساس المقوى بالعمود باستخدام طريقة تقليل الإجهاد ، أو طريقة الطوافة المكدسة ، أو طريقة تغلغل العمود.
تحديد درجة توحيد الأساس المقوى بالعمود.
إذا تم استخدام الأعمدة لدعم السدود ، فيجب إجراء تحليل الاستقرار. يُفضل استخدام طريقة عددية ، ولكن يمكن استخدام طريقة توازن حد مبسطة عن طريق الحد من قوة العمود.
قد تكون هناك حاجة إلى التكرارات إذا كانت إحدى العمليات الحسابية على الأقل لا تفي بمتطلبات المشروع.
مخطط انسيابي لتصميم وبناء طريقة خلط التربة العميقة

إجراءات البناء

يوضح الشكل إجراء DM الأساسي بالطريقة الرطبة. تتضمن هذه الطريقة:

ضع البريمة في المكان المطلوب.
حفر وقيادة عمود الخلط بمعدل محدد مسبقًا في الأرض مع تدوير الشفرات. هناك تسلسلان للحقن من ملاط ​​الموثق: (أ) ملاط ​​الموثق الذي يتم حقنه أثناء الاختراق و (ب) ملاط ​​المادة اللاصق الذي يتم حقنه أثناء السحب. يقع مخرج الحقن لطريقة الحقن الاختراق عند إصبع شفرات الخلط بينما يوجد مخرج الحقن لطريقة السحب في الجزء العلوي من شفرات الخلط.
بعد الوصول إلى العمق المطلوب ، ابق في الموضع واستمر في خلط ملاط ​​الموثق مع التربة لفترة زمنية معينة لتوليد مزيج موحد.
اسحب عمود الخلط تدريجيًا بمعدل محدد مسبقًا واستمر في خلط ملاط ​​الموثق بالتربة (بالنسبة لبعض الآلات ، يتم عكس اتجاه دوران شفرة الخلط أثناء الانسحاب).
أكمل تركيب العمود المختلط حتى يصل عمود الخلط إلى الارتفاع المطلوب (غالبًا على سطح الأرض ولكن في بعض الأحيان على عمق محدد مسبقًا). يجب حفر التربة الفاسدة وإزالتها أثناء أو بعد تثبيت كل عمود لتقليل التداخل مع التثبيت التالي
مراحل البناء للخلط العميق للتربة
التطبيقات

تم استخدام الأعمدة للعديد من التطبيقات في التربة الرخوة:

دعم الهياكل الفوقية ، بما في ذلك المباني والجدران والسدود
تطبيقات الواجهة البحرية والبحرية بما في ذلك جدران الرصيف وهياكل الأرصفة وحواجز الأمواج
استقرار المنحدرات
الدعم الجانبي
احتواء الماء والملوثات
تخفيف التسييل
تخفيض الاهتزاز.
كما تم استخدام أعمدة مختلطة عميقة لتوسيع الطرق لدعم السدود الجديدة والتخفيف من ارتفاع الأرض بسبب التربة الممتدة. في هذه التطبيقات ، تُستخدم أعمدة DM لزيادة قدرة التحمل ، وتقليل الاستقرار ، وتعزيز استقرار المنحدر ، وتوفير الدعم الجانبي ، واحتواء حركة المياه والملوثات ، وتخفيف التميع ، وتقليل الاهتزازات.
تطبيق الخلط العميق للتربة

مراقبة وضمان الجودة

يتم عرض الإجراء النموذجي لمراقبة الجودة (QC) وضمان الجودة (QA) للخلط العميق في الشكل. يبدأ بالتصميم أو القوة المستهدفة للتربة المستقرة. يجب إجراء اختبارات تصميم المزيج المختبري لتحديد محتوى المادة الرابطة للوصول إلى القوة المستهدفة. في بعض الأحيان ، يتم تنفيذ تجربة ميدانية للتحقق من شدة المجال لأعمدة الاختبار. أثناء التثبيت ، يجب التحكم جيدًا في جميع معلمات الخلط العميق ، بما في ذلك محتوى المادة الرابطة. بعد التثبيت ، يجب تأكيد جودة الأعمدة عن طريق أخذ العينات ، والحفر ، والاختبار في الموقع. يمكن إجراء الأجهزة الميدانية والمراقبة للمشاريع الكبيرة و / أو المعقدة. يمكن تحقيق مراقبة الجودة وضمان الجودة من خلال تقييم سجلات التثبيت للأعمدة ونتائج الاختبارات المعملية واختبارات التحقق الميداني. يجب أن يشتمل سجل تركيب كل عمود على سجل بياني مع معلومات البناء ، مثل تاريخ ووقت التنفيذ ، وطول العمود ، ومعدلات الاختراق / السحب لعمود الخلط ، ومعدل دوران الشفرة ، والضغط ومعدل تدفق الملاط الذي يتم ضخه أو المسحوق المحقون ، وإجمالي استهلاك الطين أو المسحوق لكل عمود.
Applications

Columns have been used for many applications in soft soils:

support of superstructures, including buildings, walls, embankments
waterfront and marine applications including quay walls, wharf structures, and breakwaters
stability of slopes
lateral support
containment of water and pollutant
liquefaction mitigation
vibration reduction.
Deep mixed columns have also been used for roadway widening to support new embankments and mitigation of ground heave due to expansive soil. In these applications, DM columns are used to increase bearing capacity, reduce settlement, enhance slope stability, provide lateral support, contain water and pollutant movement, mitigate liquefaction, and reduce vibration.

Limited Carbridge Roush High Different Behsazy Pasteur
Application of deep soil mixing

Quality Control and Assurance

The typical quality control (QC) and quality assurance (QA) procedure for deep mixing is presented in Figure. It starts with the design or targeted strength of a stabilized soil. Laboratory mix design tests should be performed to determine the binder content to reach the targeted strength. Sometimes, field trial is implemented to verify the field strengths of test columns. During the installation, all the parameters for deep mixing should be well controlled, including binder content. After the installation, the quality of columns should be confirmed by sampling, coring, and in-situ testing. Field instrumentation and monitoring may be conducted for large and/or complicated projects. Quality control and quality assurance can be achieved by evaluating the installation records of the columns and the test results of laboratory and field verification tests. Each column installation record should include a chart-log with the construction information, such as date and time of execution, length of column, penetration/withdrawal rates of the mixing shaft, blade rotation rate, pressure and flow rate of pumped slurry or injected powder , and total slurry or powder consumption per column.

Nomouna is a controllable geometric stone, high mixing
Geometry control of deep soil mixing columns

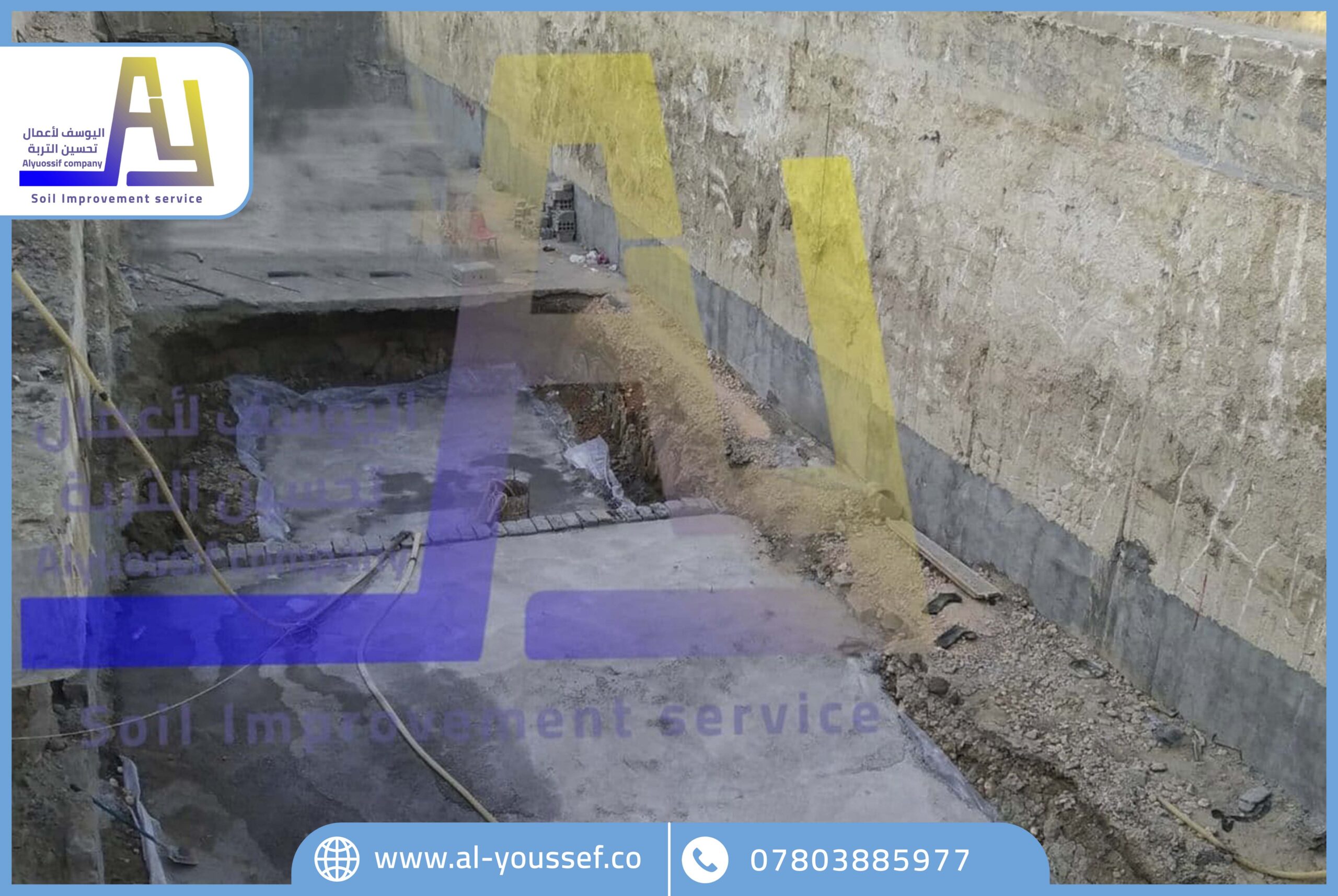

ان اعمال الحفر تحت الارض له مشاكل غير محددة وذات خطورة كبيرة للمنشئات حول موقع الحفريات وعليه يجب اتخاذ عدة نقاط لتنفيذ مثل هكذا مشاريع:-
1- دراسة موقع المشروع
2-دراسة طبقات التربة ومقاومة كل طبقة
3-دراسة محيط المشروع ومعرفة كل التفاصيل للمنشئات الابنية والمنشئات الكهربائية والبنى التحتية
4-يجب على المقاول الذي ينفذ مثل هكذا مشاريع ان يمتلك الخبرة الكافية لتنفيذ مثل هكذا مشاريع دقيقة
5-يكون تصميم الجدران الساندة والتثبيت الافقي للجدران حسب عمق الحفر ونوع التربة ونوع المنشاء
نفذت مثل هكذا مشاريع عن طريق شركة اليوسف منها مشروع حفر سرداب فندق متعدد الطوابق في النجف بعمق 7 متر وبعض المشاريع نفذت مشاركة مع بعض الشركات منها شركة باير الالمانية في مشروع توسعة العتبة الحسينية عليه السلام ومشروع توسعة العتبة العلوية في مدينة كربلاء والنجف على التوالي
وله فوائد كبيرة للحفر تحت الارض منها:-
1- ممكن الاستفادة منها عن طريق تنفيذ اكثر من طابق تحت الارض والاستافدة من المساحات المتوفرة من خلالها
2- عمل مسابح تحت الارض
3- عمل كراجات متعددة الطوابق تحت الارض
وغيرها من الفوائد الطثيرة التي من الممكن الاستفادة منها
وتستطيع شركة اليوسف اعمال تصميم وتنفيذ الحفر تحت الارض ولأعماق تصل الى 18 متر وفي مستوى ماء عالي للتربة
وتسليم سرادب متكامل من ناحية الجدران الساندة وتثبيتها واعمال الحفريات واعمال dewatering واعمال العزل الخاص بالمشروع

من أعلى إلى أسفل البناء
في هذه الطريقة ، بدلاً من إنشاء هيكل حفر منفصل ، يتم تنفيذ الهيكل الرئيسي من أعلى إلى أسفل ، ويتم إجراء عمليات حفر في نفس الوقت. تظهر الخطوات التنفيذية بشكل عام في الشكل. تم استخدام هذه الطريقة في بناء محطات مترو الأنفاق في أوروبا من أجل تقليل وقت وتكلفة التشغيل ، والحد من اضطراب حركة المرور في المناطق الحضرية من خلال إجراء تغييرات على تصميم وحساب الهيكل. نظرًا لفوائدها العالية في السنوات الأخيرة في المشاريع الكبيرة ، فقد حلت هذه الطريقة عمليًا محل طرق البناء التقليدية.

يُعرف إنشاء الحفريات تقليديًا بالطريقة من أسفل إلى أعلى ، وينتهي بالوصول إلى العمق النهائي ، ثم يبدأ بناء الأساس وينتهي ببناء الهيكل الرئيسي.

على عكس الطريقة المذكورة أعلاه ، فإن طريقة Top-Down موجودة ، والتي تم استبدالها بالفعل في السنوات الأخيرة في المشاريع الكبيرة. هذه الطريقة ، على عكس الطريقة التقليدية ، تعتمد على بناء الجدران المستديرة والأعمدة والسقف ، وتكمل أعمال الحفر وبناء الأساس الإنشائي. يمكن ذكر إحدى المزايا الرئيسية لهذه الطريقة عن طريق تقليل عناصر التثبيت المؤقتة.
مراحل البناء من أعلى إلى أسفل

في هذه الطريقة ، يتم تثبيت جدار الحجاب الحاجز أولاً في المحيط. بعد ذلك ، يتم إنشاء الأعمدة الهيكلية ذات الأساس الخشن العميق أو شبه العميق ويتم إنشاء الهياكل من أعلى إلى أسفل بالتزامن مع الحفر ، على التوالي. إذا كانت حالة التربة مناسبة للقوة وكانت ظروف المياه تحت السطحية مواتية ، فيمكن أيضًا تنفيذ الجدار خطوة بخطوة بينما يتم إنشاء الأرضيات من الأعلى إلى الأسفل.

في هذه الطريقة ، يمكن تنفيذ الهيكل بأكمله أو جزء منه على أنه من أعلى إلى أسفل (TD). إذا كانت أبعاد المشروع صغيرة الحجم ، فمن السهل تنفيذ الهيكل تحت الأرض بأكمله باستخدام طريقة TD. من الممكن أيضًا دمج هذه الطريقة مع طرق التثبيت الأخرى.

مراقبة الحفريات
يمكن أن تذكر نتائج استخدام أنظمة القياس للمراقبة والقياس ما يلي:

تقليل التكاليف
تقليل عامل تصميم الأمان
تحسين التصميم كعمليات المشروع
مراقبة إجراءات البناء
أمان
بالإضافة إلى المراقبة ، فإن مراقبة الجودة لمكونات الهيكل الاستنادي هي أيضًا مهمة جدًا أثناء البناء. يمكن تحديد التحكم في تنفيذ الهيكل الاستنادي عن طريق اختبار جودة الخرسانة وقضبان التسليح وجميع المواد

تشمل خدمات Alyuossif الاستشارية الدراسات والتحقيقات الجيوتقنية ، فضلاً عن التصميم الجيوتقني بما في ذلك الحفر ، وأخذ العينات ، والاختبارات الجيوتقنية في الموقع والمختبرات ، فضلاً عن التصميم الجيوتقني الخاص في مجال تحسين التربة ، واستبقاء الهياكل ، والأكوام والأساسات وما إلى ذلك.

يمكن لشركة Alyuossif إجراء اختبارات تحميل على نطاق كامل في الموقع في مشاريع تحسين الأرض (micropile ، عمود حجري و …) ومشاريع تثبيت الحفر (تسمير ، تثبيت التربة ، إلخ) مع مجموعات كاملة من المعدات بما في ذلك الرافعات عالية السعة وأدوات القياس.

شاهد المزيد من مشاريع التحقيق في موقعنا

راجع قاعدة البيانات العلمية الخاصة بنا لمعرفة المزيد حول استقصاء الموقع …

تنفيذ قراءات جيوتقنية مشروع توسعة ضريح الامام الحسين (ع) وتنصيب Inclinometers & piezometers
في مشروع تطوير العتبة الحسينية –

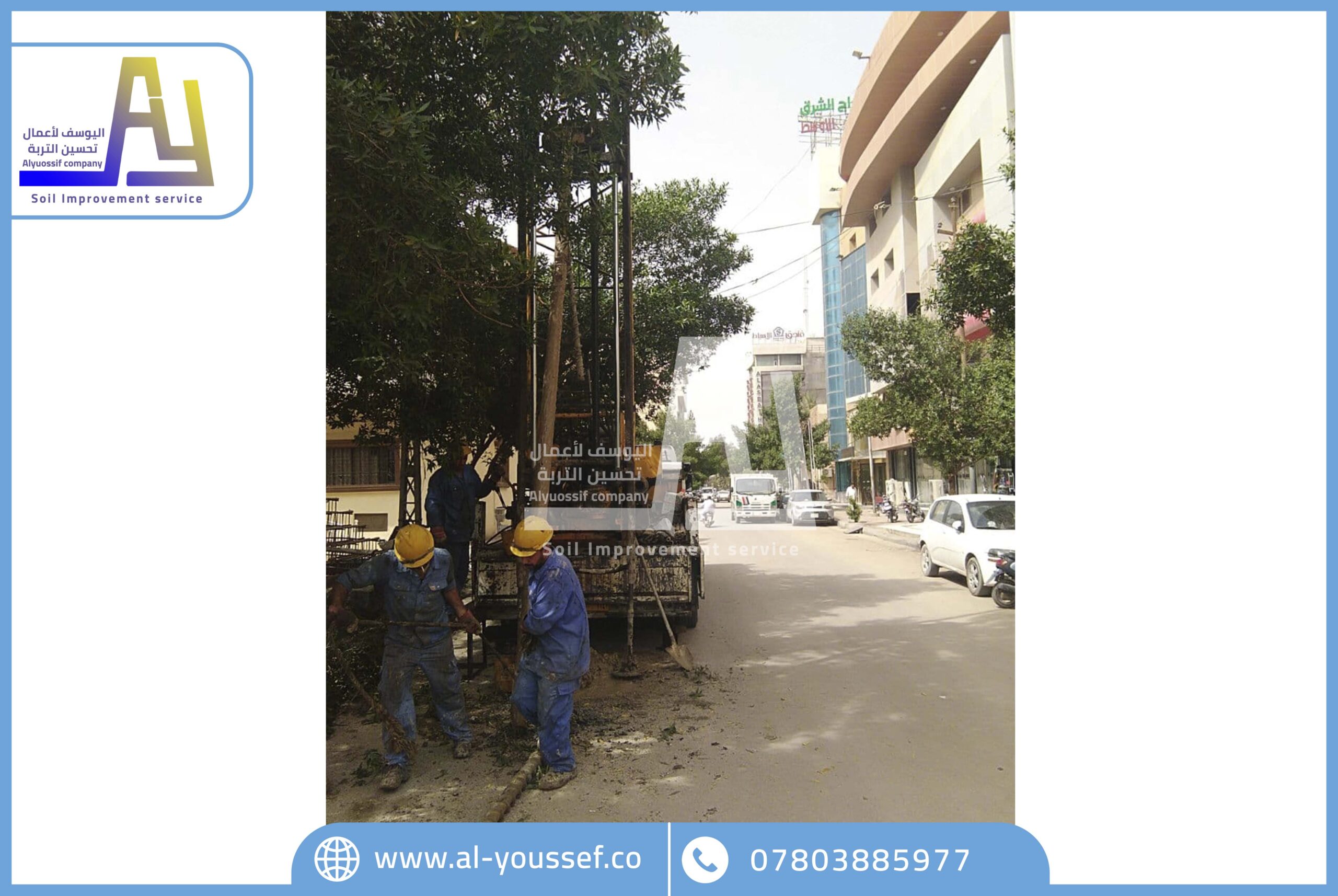

تحقيقات وتحليل الموقع
بشكل عام ، هناك نوعان من الاستقصاءات تحت السطحية التي قد تتطلبها الإنشاءات الجديدة ؛ الأول هو البحث المفاهيمي تحت السطحي ، أو دراسة اختيار المسار ، حيث يطلب المصممون من المهندس الجيوتقني تحديد أفضل الطرق أو المواقع المحتملة المتعددة للهياكل المقترحة ، أو لتقييم بدائل الأساس. لا يتطلب هذا النوع من المشاريع عمومًا تحقيقًا تفصيليًا تحت السطح. وعادة ما يقتصر على الاستطلاع الجيولوجي وبعض العينات ، والتعرف الميداني على الظروف الجوفية لتحقيق التوصيف المعمم للموقع ، والملاحظات العامة مثل عمق الصخور أو التربة المختصة ، ووجود المجاري و / أو تجاويف المحلول ، والرواسب العضوية في الأراضي المنخفضة
مناطق مستنقعات و / أو دليل على حشو قديم أو حطام أو تلوث.

النوع الثاني والأكثر شيوعًا من التحقيق تحت السطحي هو الفحص التفصيلي الذي يجب إجراؤه لغرض التوصيف التفصيلي للموقع لاستخدامه في التصميم. في كثير من الأحيان ، يتم إجراء تحقيق مرحلة التصميم على مرحلتين أو أكثر. عادة ما يكون التحقيق في المرحلة الأولية أو التصميم الأولي في مرحلة مبكرة من عملية التصميم قبل تحديد عناصر الهيكل المقترحة أو المواقع المحددة للأساسات أو السدود أو هياكل الاحتفاظ بالأرض. وفقًا لذلك ، يشتمل التحقيق الأولي في التصميم نموذجيًا على عدد محدود من عمليات الحفر والاختبارات الكافية لتحديد الطبقات العامة وخصائص التربة والصخور وظروف المياه الجوفية وغيرها من الميزات الموجودة ذات الأهمية لتصميم الأساس. يمكن إجراء دراسات استقصاء الموقع لأي من الأغراض التالية:

تحديد موقع المشروع
تصميم الأساس وتحسين التربة
آثار المشروع على البيئة
تقييم الهيكل الحالي
التعديل التحديثي
السيطرة على الاستقرار

خدمات استشارية :

كقاعدة عامة في مشاريع البناء ، يلزم إجراء دراسات بعد الموقع والحسابات والتصميم لإعداد الظروف الجيوتقنية لبناء الهياكل. الغرض الرئيسي من الحسابات في هذا القسم هو توفير خطة لإعداد الأرض بطريقة تجعلها قادرة على مقاومة الأحمال والتشرد الناتج عن بناء الهياكل في الظروف الثابتة والزلزالية بشكل صحيح. شركة Alyuossif قادرة على تقديم خدمات استشارية في التصميم الجيوتقني وحساب الهياكل التي يمكن تقسيمها إلى مجموعات فرعية التالية:

تحسين التربة
تثبيت الحفر والخنادق
الأنفاق والمنشآت تحت الأرض
السدود والمنشآت الهيدروليكية
الطرق والسكك الحديدية
الهياكل والموانئ البحرية

– خدمات استشارية :

اختبار التحميل في الموقع
من أجل ضمان جودة طريقة التحسين الجيوتقني ، بالإضافة إلى التجارب أثناء البناء وضوابط الجودة ، يتم إجراء اختبارات واسعة النطاق أيضًا إلى حد محدود ، مما يؤدي إلى ظروف تشغيل الهيكل في ظل ظروف تحميل واقعية . شركة Alyuossif ، باستخدام معدات الاختبار ، قادرة على تقديم خدمات للتجارب واسعة النطاق. بعض هذه الاختبارات هي:

Pile and Micropile Loading Test
Nail and anchor tensile tests
Full scale loading of vibro stone column
Load loading jet grout and deep soil mixing column
